Altera FPGA Agilex 系列全解析：工艺、架构与场景适配，解锁高端计算新可能

Altera（现属 Intel Programmable Solutions Group）的 FPGA 产品矩阵历经多代演进，从早期的 I-V 系列、10 系列逐步迭代至Agilex 系列—— 这是首款基于Intel 7 工艺（原 10nm Enhanced SuperFin 工艺） 打造的 FPGA 平台，相较上一代在能效比、算力密度、高速连接性上实现跨越式提升。不同于前代 “Stratix（高端）、Arria（中端）、Cyclone（低端）” 的三级分类，Agilex 系列以 “3/5/7/9” 数字命名划分定位，覆盖从边缘控制到高端射频通信的全场景需求，成为工业、数据中心、AI 边缘、高端通信等领域的核心算力载体。

一、Agilex 系列演进与定位逻辑

在 Agilex 之前，Altera FPGA 遵循 “Stratix（高端）、Arria（中端）、Cyclone（低端）” 的产品梯队，每一代均围绕这三个系列优化逻辑资源、收发器速率与功耗。而 Agilex 系列打破这一传统，以 “数字 + 子系列” 的组合实现更精细的场景匹配：

• 数字定位：3（低端，边缘控制）、5（中端，AI 边缘 / 工业互联）、7（高端，数据中心 / 高端工业）、9（超高端，射频通信 / 国防）；
• 核心差异：逻辑单元（LE）数量、收发器（XCVR）速率、内存接口、专用加速模块（如 HBM、Tensor DSP）、功耗控制，均随数字升级而提升；
• 工艺统一：除部分低端型号外，主流 Agilex 5/7/9 均基于 Intel 7 工艺，兼顾性能与能效，而 Agilex 3 则采用更成熟的工艺以控制成本，适配低功耗边缘场景。

二、各系列深度解析：参数、特性与典型应用

1. Agilex 9：超高端射频专用，聚焦极限性能场景

Agilex 9 是整个系列的 “性能天花板”，目前仅推出RF 子系列，核心定位为 “射频信号处理 + 高速采样”，专为超高端通信与国防场景设计：

• 核心特性：
  • 集成高速 AD/DA 转换器，采样率最高达64Gbps，支持直接处理射频信号，无需外接专用射频芯片，简化系统架构；
  • 逻辑资源未公开，但从定位推测远超 Agilex 7，且支持多芯片互联（MCI），可拼接实现更大规模算力；
  • XCVR 速率覆盖 112G PAM4，支持 800G 光通信接口，满足超高速数据传输需求；
• 应用限制：受限于技术出口与供应链，国内市场暂无法获取，主要应用于海外国防、航空航天、超算中心的射频信号处理（如雷达、卫星通信）；
• 场景总结：非民用主流选择，仅作技术定位参考。

2. Agilex 7：高端主力，覆盖数据中心与高端工业

Agilex 7 是 Altera 面向高端市场的 “核心战将”，逻辑资源从600K LE 到 4.1M LE，XCVR 最高支持112G PAM4，并细分 M/I/F 三个子系列，精准匹配不同高端场景：

（1）Agilex 7 M 系列：HBM 加持，数据密集型场景首选

M 系列是 Agilex 7 的 “算力旗舰”，核心优势在于集成高带宽内存（HBM） 与重构的片上架构（Fabric），专为 AI 推理、高性能计算（HPC）设计：

• 核心参数：
  • 逻辑资源（LE）：仅提供 3.2M、3.9M 两种高规格，满足大规模逻辑运算需求；
  • 内存配置：分为 “带 HBM” 与 “不带 HBM” 两种型号，带 HBM 版本集成8GB HBM2e 内存，内存带宽达512GB/s，解决数据密集型应用的 “内存瓶颈”；
  • 架构创新：采用片上网络（NOC） 替代传统总线，优化多模块间数据传输效率，支持 DDR5/LPDDR5 内存接口（速率最高 4800Mbps）；
  • XCVR 能力：与 I 系列一致，支持 32G NRZ/56G PAM4/112G PAM4，适配 400G/800G 光通信；
• 典型应用：AI 边缘推理（如自动驾驶域控制器、工业 AI 质检）、高端服务器加速（如数据库查询加速）、HPC 节点互联。

（2）Agilex 7 I 系列：高速连接为王，数据中心网络核心

I 系列聚焦 “高速连接 + 灵活算力”，是数据中心网络、高端工业控制的主力型号，核心亮点在于高规格 XCVR 与定制化配置：

• 核心参数：
  • 逻辑资源（LE）：1.9M~4.1M，覆盖中高端算力需求；
  • XCVR 能力：最高支持112G PAM4，采用 “R+F tile” 配置（R tile 负责高速射频，F tile 负责灵活连接），支持 PCIe Gen5*16（带宽 64GB/s）+ 400GE（基于 112G PAM4）的主流数据中心配置；
  • 定制化型号：041 器件（如 AGI041）无 DSP 模块，专为数据中心网络处理（如 SDN/NFV、数据包转发）优化，减少冗余资源，提升能效比；
• 典型应用：数据中心交换机芯片加速、高端工业以太网网关（如 100G/400G 工业以太网）、安防视频矩阵（多通道 4K/8K 视频处理）。

（3）Agilex 7 F 系列：高性价比高端选择，工业与边缘高端场景

F 系列是 Agilex 7 的 “性价比担当”，逻辑资源覆盖600K~2.7M LE，XCVR 最高支持56G PAM4，兼顾性能与成本，是高端工业的主流选择：

• 核心参数：
  • XCVR 配置：分为 “P+E tile（老款，兼容前代设计）” 与 “F tile（新款，CPU，中央处理器，芯片Intel 7 工艺优化）”，推荐选择 F tile 型号，能效比提升 15%；
  • 封装优势：主推R24C 封装，全系列（600K~2.7M LE）实现 “pin2pin 兼容”，开发者可基于同一硬件设计，仅更换芯片即可升级算力，降低研发成本；
  • 内存支持：DDR5/LPDDR5 接口（速率最高 4400Mbps），满足工业场景的高带宽数据需求；
• 典型应用：高端 PLC（可编程逻辑控制器）、工业机器人控制器（多轴运动控制）、边缘计算网关（5G + 工业互联）。

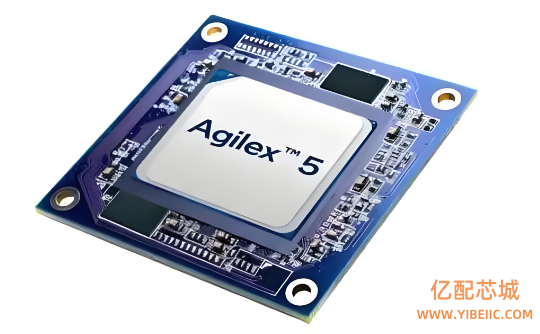

3. Agilex 5：中端 AI 边缘主力，单 die 架构降本增效

Agilex 5 定位为 “Agilex 7 的低密度补充”，核心创新是全芯片单 die 结构（将 Agilex 7 的 F-tile XCVR die 与 Fabric die 集成到单 die 中），大幅降低封装功耗与成本，同时强化 AI 加速能力：

• 核心共性：
  • 全系列支持DDR5/LPDDR5 内存（速率最高 4800Mbps）与MIPI 接口（MIPI-CSI2/D-PHY），适配图像传感器、显示屏等边缘设备；
  • 集成Tensor DSP 模块，专为 AI 推理优化，算力可达10~50 TOPS（INT8），支持 CNN、RNN 等主流 AI 模型，无需外接 AI 加速芯片；
  • 功耗控制：单 die 结构减少互联损耗，相比同算力 Agilex 7 功耗降低 20%~30%，适配边缘设备的低功耗需求；

（1）Agilex 5 D 系列：高性能中端，工业与 AI 边缘首选

D 系列是 Agilex 5 的 “性能款”，资源密度与连接性更优，面向中高端边缘场景：

• 核心参数：
  • 逻辑资源（LE）：100K~640K；
  • 资源优势：M20K 存储块（每块 20KB）与 DSP 资源，比同 LE 数量的 E 系列翻倍，适合复杂算法运算（如数字信号处理、多轴运动控制）；
  • 内存与连接：DDR 频率比 E 系列高 10%~15%（最高 4800Mbps），XCVR 最高支持28Gbps，支持 PCIe Gen4x8（带宽 32GB/s）与 10GE/25GE 以太网；
• 典型应用：AI 边缘摄像头（实时目标检测）、工业机器视觉（高精度缺陷检测）、边缘服务器（5G 边缘计算）。

（2）Agilex 5 E 系列：高性价比中端，细分工业控制场景

E 系列进一步细分 “Group A” 与 “Group B”，以更精细的配置匹配成本敏感型中端场景：

• Group A（高端子款）：
  • LE：130K~650K；
  • 核心优势：DDR 频率介于 D 系列与 Group B 之间，XCVR 最高支持 28Gbps，支持 10GE/25GE 以太网与 PCIe Gen4x4（带宽 16GB/s）；
  • 应用：工业以太网交换机（25GE）、智能网关（多协议转换）；
• Group B（基础子款）：
  • LE：50K~650K；
  • 核心限制：DDR 频率最低（最高 4400Mbps），XCVR 最高支持17Gbps（仅支持 10GE 以太网），且 50K/70K LE 型号无 XCVR；
  • 应用：低端工业 PLC（逻辑控制为主）、智能家居中控（多设备互联）、边缘传感器数据采集。

4. Agilex 3：低端边缘主力，工业控制与低成本场景

Agilex 3 是整个系列的 “入门款”，逻辑资源覆盖25K~135K LE，采用成熟工艺控制成本，核心定位为 “低功耗边缘控制”：

• 核心参数：
  • 硬核处理器系统（HPS）：仅 100K、135K LE 型号集成双核 ARM Cortex-A55 HPS（主频最高 1.5GHz），支持 Linux/FreeRTOS 系统，实现 “FPGA 逻辑 + 处理器” 一体化设计，简化边缘设备架构；
  • 连接能力：XCVR 支持4 个通道的 12.5Gbps，满足 10GE 以太网需求；支持 PCIe Gen3x4（带宽 8GB/s），适配低端工业互联；
  • 功耗控制：典型功耗 5~15W，远低于 Agilex 5/7，适合无主动散热的边缘场景；
• 典型应用：低端工业 PLC（小型生产线控制）、智能家居控制器（灯光 / 安防联动）、边缘传感器（温度 / 压力数据采集）、消费电子设备（高端路由器数据处理）。

三、Agilex 系列核心参数对比表

四、Agilex 系列共性技术优势：架构与生态支撑

除了各系列的差异化特性，Agilex 平台还具备跨系列的共性优势，保障开发效率与场景适配性：

1. 工艺与能效：主流型号基于 Intel 7 工艺，相比上一代 10 系列，同性能下功耗降低 30%，同功耗下性能提升 40%；
2. 软件生态：支持Quartus Prime Pro Edition开发工具，集成 AI 模型优化插件（如 OpenVINO™集成）、高速接口 IP 核（如 PCIe Gen5、112G XCVR），缩短开发周期；
3. 可靠性设计：全系列支持工业级温度（-40℃~100℃），部分型号支持车规级温度（-40℃~125℃），满足严苛环境需求；
4. 灵活扩展：支持多芯片互联（MCI）、高速背板接口，可通过多颗 Agilex 芯片拼接实现更大规模算力，适配超大型系统（如高端服务器加速卡）。

亿配芯城（ICgoodFind）视角

Altera FPGA Agilex 系列以 “全场景覆盖 + 精准参数匹配”，成为工业、数据中心、AI 边缘领域的核心算力选择。亿配芯城已针对国内市场需求，完成 Agilex 3/5/7 系列（除 Agilex 9 外）的核心型号备货，包括 Agilex 7 F 系列（R24C 封装）、Agilex 5 D/E 系列、Agilex 3 HPS 型号，并提供三大核心支持：

1. 选型适配：根据客户场景（如工业控制、AI 边缘、数据中心）匹配最优型号，例如为机器视觉客户推荐 Agilex 5 D 系列（Tensor DSP + 高 XCVR 速率），为低端 PLC 客户推荐 Agilex 3；
2. 技术支持：提供 Quartus Prime 开发工具调试指导、高速接口（如 PCIe Gen4、DDR5）IP 核配置方案，助力客户快速解决开发难题；
3. 供应链保障：依托全球仓储网络，确保 Agilex 系列核心型号现货供应，避免工业客户因芯片短缺影响生产进度。

未来，亿配芯城将持续跟进 Agilex 系列的产品迭代，为国内客户提供 “现货 + 技术 + 方案” 的一体化服务，助力企业基于 FPGA 实现算力升级与场景创新。
